冷凍水和冷卻水的輸送耗電量通常占空調總耗電量的25%左右，因此水系統節能十分重要。常規空調系統的冷凍水溫差為5℃，名義工況冷水供回水溫度為7℃/12℃，而大溫差系統的冷凍水溫差為8～10℃。由于冷凍水溫差的加大，因此冷凍水量、冷凍水管直徑、冷凍水泵容量都減小，初投資和運行費降低，初投資可以降低5%～10%，年運行費可以降低30%～50%。這種采用冷凍水大溫差中央空調系統在市場上出現了很多年，這方面的資料和文章也很多，但恒星公司在這方面沒有給予更多的關注，為了大力推廣這種技術和雙蒸發器串聯大溫差冷水機組，有必要對這種技術做一些介紹。

　　比較常規5℃溫差冷凍水中央空調系統和大溫差(一般為8～10℃)冷凍水中央空調系統的技術性能特點，主要弄清楚如下幾個方面的問題：

　　1、冷水機組性能變化規律;

　　2、配套冷卻水泵、冷卻水管系統的變化規律;

　　3、配套冷凍水泵、冷凍水管系統的變化規律;

　　4、末端設備的變化規律;

　　5、保溫材料厚度的變化規律;

　　由于上述問題需要涉及到非常專業的技術問題，本文僅給出有關專業技術文章中的一些結論：

　　l 冷水機組性能變化規律

　　在中央空調系統中，冷凍水大溫差溫度大溫差一般為8℃比較合適，常用設計進出口溫度有14/6℃或15/7℃兩種。實現冷水機組大溫差有兩種方式：方式一現有5℃溫差冷水機組通過減小冷凍水流量來實現;方式二，采用蒸發器串聯方式，將冷凍水分兩級降溫來實現。有關實驗結果：

　　1、按照國標生產的冷水當冷水機組出水溫度為6℃，冷水溫差為8℃時，冷水機組單位質量制冷量能耗與名義工況下能耗相當，效率降低較小。

　　2、當冷水機組出水溫度為5℃、進出口溫差為10℃時，冷水機組的單位質量制冷量能耗和單位質量有效能損失均過大。因此只有在冷水機組能耗增加小于冷水泵能耗減少的情況下，才能取得真正的節能有效果。

　　3、如果采用蒸發器串聯方式來實現進出口溫度大溫差14/6℃，其制冷量會提高3%左右。

　　l 配套冷卻水泵、冷卻水管系統的變化規律;

　　配套冷卻水泵、冷卻水管系統不變l配套冷凍水泵、冷凍水管系統的變化規律;

　　1、大溫差系統冷凍水流量減少37.5%，冷凍水泵規律減少40%~54%;

　　2、大溫差系統冷凍水管道比常規系統冷凍水管道造價下降20%~30%。

　　l 末端設備的變化規律

　　1、國標末端設備產冷量與進水初溫為4.5℃左右(溫升10℃)時的產冷量基本相同。

　　2、在10℃溫升的條件下，降低表冷器的進水溫度，其空氣阻力基本不變，但水量、水阻力明顯降低，水流速也變小。顯然，由于水流速低，對表冷器的產冷量產生了一定的影響。

　　3、表冷器冷水進出口溫差為7℃/17℃時，空調系統投資不降反增。

　　4、為了保證空調效果，采用冷凍水大溫差系統時，末端設備選用需要考慮1.3～1.4倍溫差變化修正系數。

　　l 保溫材料厚度的變化規律

　　采用大溫差系統，保溫材料厚度不變。

　　根據上述實驗結果，我們可以得出如下結論：

　　1、采用大溫差冷凍水的中央空調系統，只要設計選型合理，全年可以節約整體運行費用7.5%~12.5%，初投資可以節約5%~10%;是值得大力推廣的空調技術;

　　2、采用冷凍水大溫差的中央空調系統設計時需要注意如下幾點：

　　A、冷水機組需要采用雙蒸發器串聯大溫差冷水機組，冷凍水進出口設計溫度為14/6℃;

　　B、末端設備由于冷凍水流量減少，其產冷量降低，故選型時需要考慮末端設備產冷量的冷凍水溫度流量變化后的修正問題，修正系數為1.3～1.4倍。

　　C、空調系統越大，其優越性越明顯。

　　雙蒸發器串聯大溫差冷水機組恒星公司已經申請到專利，專利號：1482167，請各辦事處能利用好這些資源，在具體項目中設計出更新、更合理的方案，在市場開拓中再接再厲。

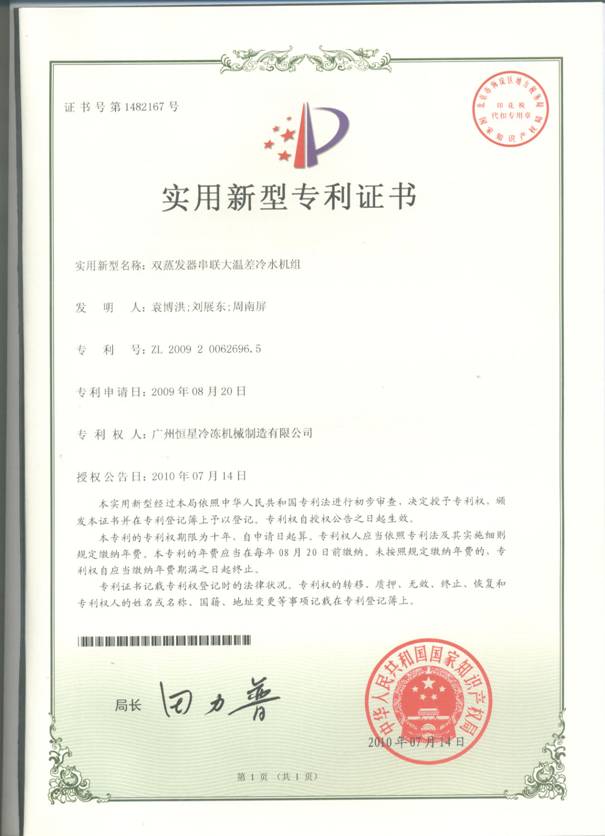

　　附：雙蒸發器串聯大溫差冷水機組專利證書:
